سیستم اندازه گیری فریم عینک به روش Boxing

درک اندازه های عینک: سیستم Boxing

در سال ۱۹۶۲، «انجمن تولیدکنندگان اپتیک» (Optical Manufacturers Association) سیستم Boxing را برای ایجاد یک استاندارد در اندازه گیری فریم و عدسی عینک ها معرفی کرد. این سیستم دقت اندازه گیری را نسبت به روش های قبلی به طور قابل توجهی افزایش داد.

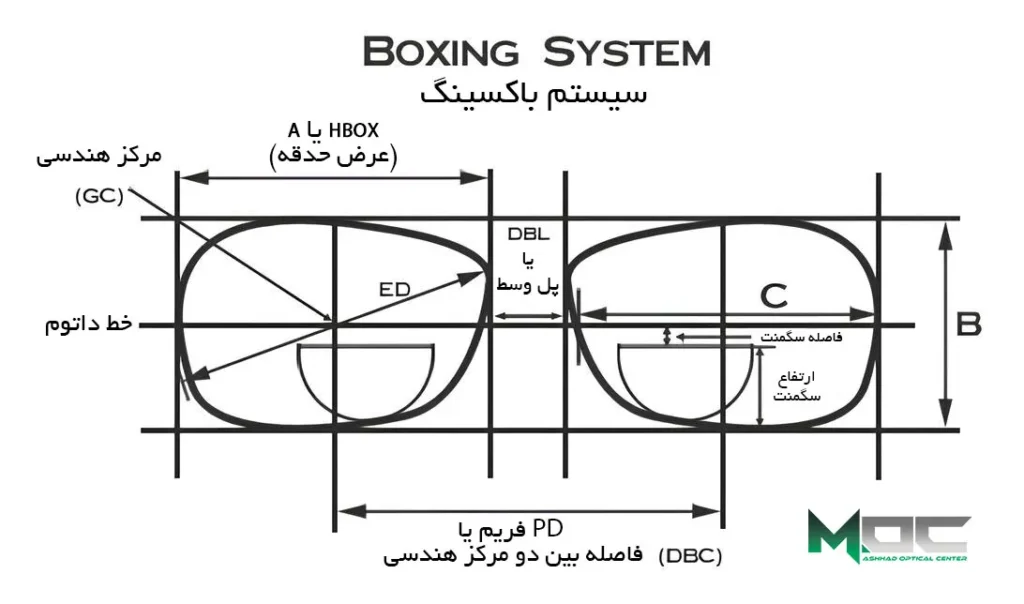

در سیستم Boxing، یک جعبه ی فرضی (imaginary box) دور شکل عدسی ترسیم می شود، به طوری که اضلاع آن مماس بر بیرونی ترین لبه های عدسی باشند. سپس از اضلاع این جعبه به عنوان نقاط مرجع برای اندازه گیری های استاندارد فریم عینک استفاده می شود.

اندازه گیری های سیستم Boxing:

اندازه گیری A – فاصله ی افقی بین دورترین لبه ی بینی (nasal) و گیجگاهی (temporal) عدسی، یا به عبارتی فاصله بین دو ضلع عمودی جعبه فرضی است. اندازه گیری A معمولاً با عنوان اندازه چشم (Eyesize) نیز شناخته می شود.

اندازه گیری B – فاصله ی عمودی بین بالاترین و پایین ترین لبه های عدسی، یا همان فاصله بین دو ضلع افقی جعبه فرضی است.

خط Datum (خط داده) – خط افقی ای است که از مرکز عمودی فریم عبور می کند و به عنوان خط مرجع در اندازه گیری های فریم مورد استفاده قرار می گیرد.

مرکز هندسی (Geometric Center – GC) – نقطه ی تقاطع خط Datum با مرکز افقی هر عدسی است. این نقطه مرکز هندسی عدسی محسوب می شود.

فاصله بین عدسی ها (Distance Between Lenses – DBL) – کوتاه ترین فاصله بین لبه های بینی (nasal edges) دو عدسی یا فاصله بین دو جعبه فرضی است. این اندازه معمولاً با عنوان اندازه پل عینک (Bridge Size) نیز شناخته می شود.

فاصله بین مراکز (Distance Between Centers – DBC) – فاصله افقی بین مراکز هندسی دو عدسی است. DBC همچنین با نام های فاصله مراکز هندسی (Geometric Center Distance – GCD) یا فاصله PD فریم (Frame PD) نیز شناخته می شود.

از نظر تئوری، مقدار DBC را می توان با جمع کردن اندازه A و اندازه DBL (همان طور که روی فریم درج می شود) محاسبه کرد، اما در عمل ممکن است نتیجه ی محاسبه با اندازه گیری واقعی اندکی تفاوت داشته باشد.

نکته: اندازه ی فریم ها معمولاً به صورت عددی روی فریم درج می شود، مثلاً ۵۴-۱۸؛ که در آن عدد ۵۴ نشان دهنده ی اندازه ی A (عرض عدسی) و عدد ۱۸ نشان دهنده ی DBL (فاصله بین عدسی ها یا اندازه پل فریم) است.

قطر مؤثر (Effective Diameter – ED) – برابر است با دو برابر فاصله بین مرکز هندسی عدسی تا دورترین لبه ی آن. به عبارتی دیگر، ED کوچک ترین قطری است که اگر مرکز هندسی فریم با مرکز نوری عدسی منطبق شود، عدسی موردنظر بتواند فریم را کاملاً پوشش دهد. از مقدار ED به همراه فاصله دسنتر شدن عدسی (Decentration Distance) برای تعیین حداقل اندازه عدسی خام (Lens Blank) موردنیاز برای یک فریم خاص استفاده می شود.

ارتفاع سگمنت (Seg Height) – فاصله ی عمودی بین لبه ی پایینی جعبه فرضی تا بالای بخش دوکانونی (Bifocal) یا سه کانونی (Trifocal) عدسی است.

افت سگمنت (Seg Drop) – فاصله ی عمودی بین خط Datum و بخش بالایی قسمت دوکانونی یا سه کانونی عدسی است.

طول کلی دسته عینک (Overall Temple Length – OTL) – فاصله ی بین مرکز سوراخ پیچ لولای میانی فریم تا انتهای دسته عینک را نشان می دهد.

طول تا خم (Length to Bend – LTB) – فاصله بین مرکز لولا (barrel) تا میانه ی خم دسته ی عینک است.

فاصله از جلو تا خم (Front to Bend – FTB) – فاصله بین صفحه جلوی فریم تا محل شروع خم دسته عینک است. این اندازه زمانی استفاده می شود که فاصله قابل توجهی بین جلوی فریم و آغاز خم دسته وجود داشته باشد.
